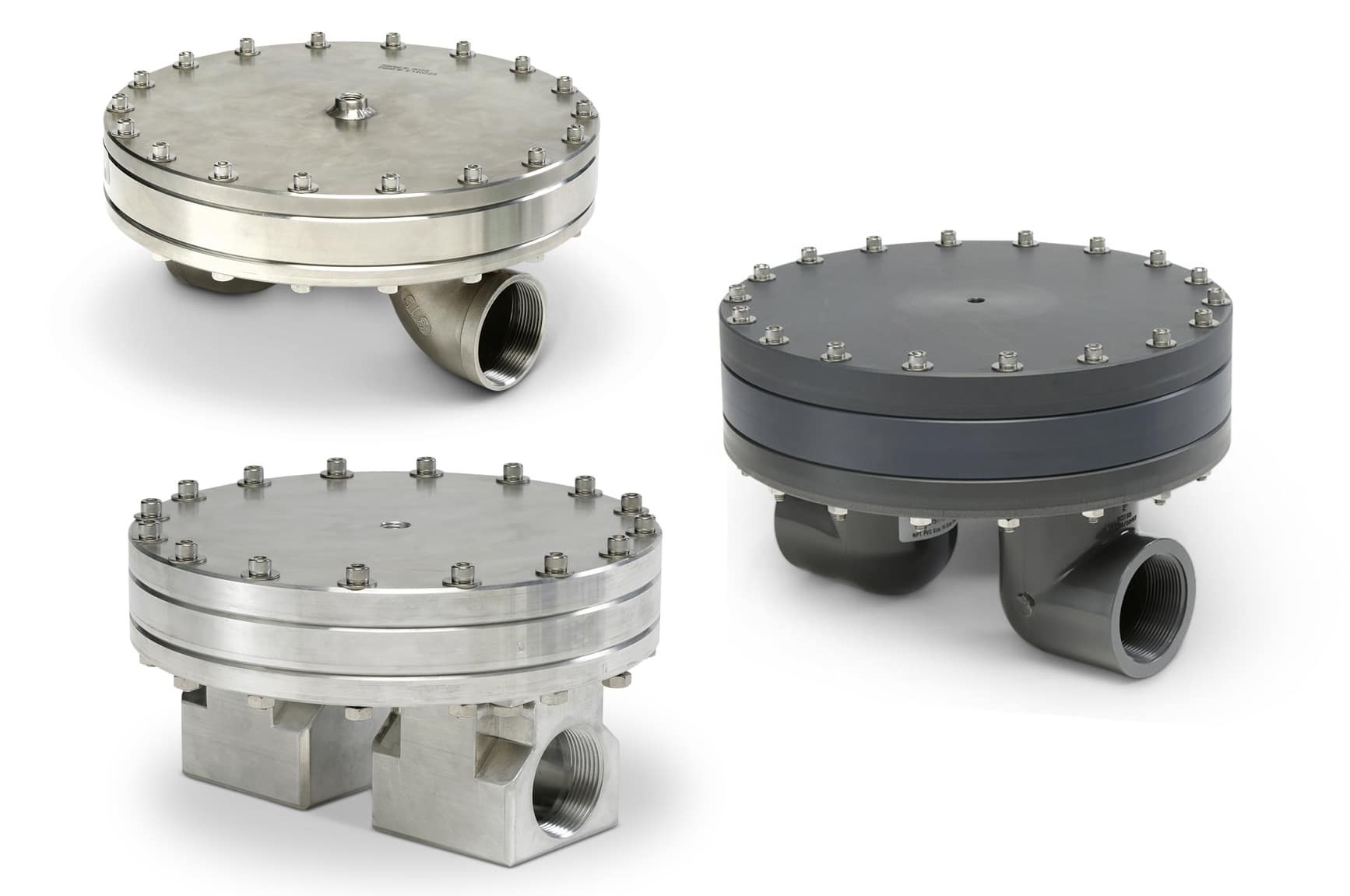

Die BD-Serie ist die größte der Equilibar®-Produktlinien. Basierend auf der gleichen dombelasteten, membrangedichteten Mehr-Düsen-Technologie, jedoch mit einigen bedeutsamen Unterschieden für den adäquaten Einsatz in industriellen Prozessen:
Wie alle Vordruckregler in jeder Equilibar-Produktlinie bieten die BD-Ventile eine Präzision und Regelbereich, die herkömmliche Regelventile in vielerlei Hinsicht übertrifft. Wo Standard-Sitzventile oft einen Stellbereich von 1:40 bieten, bietet ein einzelnes Equilibar-Domgesteuerte-Regelventil der BD-Serie ein viel besseres Regelverhältnis von 1:1.000 bis 1:1.400 (die anderen Produktlinien bieten sogar exponentiell höhere Stellgrößen). Dies erklärt, wie ein Equilibar-Ventil mit einem einzigen Ventil sowohl Flüssigkeiten als auch Gase regeln kann.
Die Regelventile der BD-Serie decken somit ein breites Portfolio an Kundenanwendungenab, beispielsweise in Produktionsprozessen mit hochviskosen Medien und Produktionsprozessen mit großen Durchflussmengen.
Die 4 verfügbaren Anschlussgrößen der Regelventile der BD-Serie variieren von 1,5″ bis 4″ (DN40 bis DN100), da diese Leitungsgrößen in der Produktion und in großen Pilotanlagen weit verbreitet sind. Aufgrund ihrer Konstruktionsmerkmale eignen sich die Produkte dieser Serie besonders für den Einsatz in Anwendungen mit höherem Durchfluss und im industriellen Umfeld.
Die BD-Serie hat einen Durchmesser zwischen 9,5“ und 20“. Das Design unterscheidet sich von anderen Equilibar-Serien: Einlass und Auslass befinden sich an der Unterseite des Geräts. Um Platz in der Prozesslinie zu sparen, werden außenliegende Rohrbögen am Boden angeschweißt oder angeklebt. Die Prozessanschlüsse sind standardmäßig mit NPT- oder BSPP-Innengewinde von 1″ bis 4″ ausgeführt, um größere Prozessabläufe zu ermöglichen. Verschiedene Flansche sind auf Anfrage erhältlich und können mit den Krümmern verschweißt werden.
Das robuste Design der Vordruckregler der BD-Serie ist für Niederdruckanwendungen erhältlich und regelt nur wenige cm Wassersäule bis zu 10 bar Überdruck. Die BD-Serie umfasst auch Modelle für höhere Druckstufen. Besonders relevant ist, dass eine Membran, die eine Vielzahl von Öffnungen abdichtet, das einzige bewegliche Teil ist. Bei den verschiedenen Modellen sind Größe und Anzahl der Öffnungen unterschiedlich. Standardgeräte sind für Prozessbedingungen bis 150°C, 200°C oder sogar 300°C geeignet, abhängig von ausgewählten Materialien (Körper, Membran und O-Ring)!
Die BD-Serie ist das höchste Ende des Equilibar-Portfolios, was die Dimensionierung und Skalierung dieser patentierten Technologie betrifft. Wenn Sie Ventile mit geringerer Kapazität benötigen, sind die Regler der GS-Serie "General Service" eine interessante Alternative: Der Cv der GS Series reicht von 1·E-03 bis 8,50.

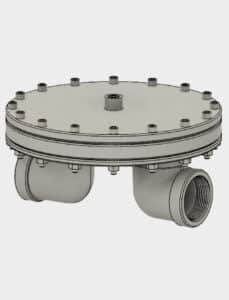

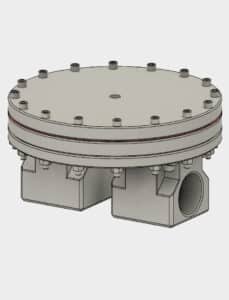

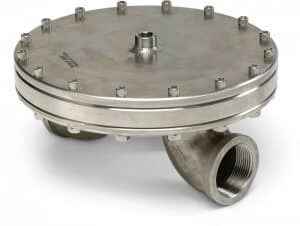

Die „kleinsten“ Modelle in dieser Produktlinie der großen Equilibar-Einheiten, und daher in kleineren Industrie- oder größeren Pilotanlagen eingesetzt. Obwohl ein „kleineres“ Ventil innerhalb dieser Produktlinie, hat es dennoch eine sehr große Kapazität: Die BD12-Geräte haben einen Durchmesser zwischen 193 und 241 mm und einen Cv-Wert von 14,3. Der Messbereich dieser Einheit beträgt bei Verwendung einer Polymermembran etwa 1:1.400! Die Equilibar® Vordruckregelventile arbeiten erfolgreich mit Viskositäten bis 10.000 cP.

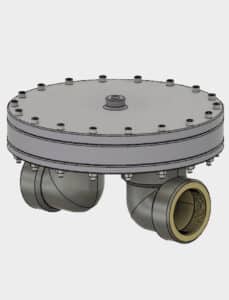

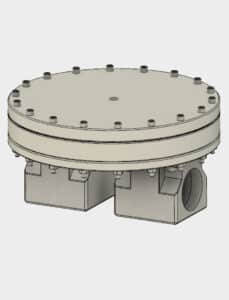

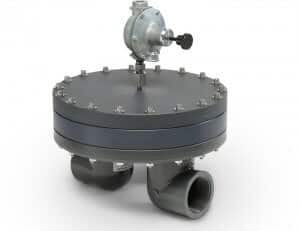

Regelventile mit einem Durchmesser von 280 mm und einem Cv-Wert von 30,2 und wiederum einem sehr großen Stellverhältnis (> 1:1.000 bei Verwendung von Polymermembranen). Die Vordruckregler der Serie BD16 werden hauptsächlich von Kunden in der Industrieeingesetzt, zum Beispiel für den Einsatz in mittelgroßen Produktionsanlagen oder Vakuumanlagen. Siehe auch unsere Anwendungsseite für beispielsweise P&ID-Schaltpläne und Anwendungsblogs.

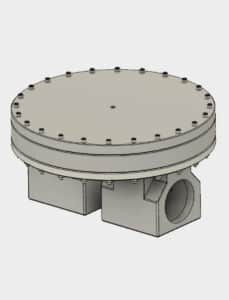

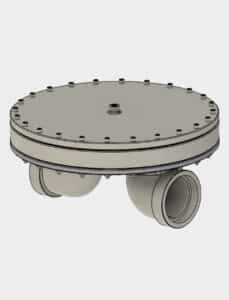

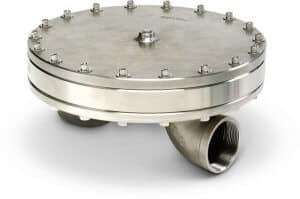

Das zweitgrößte Druckregler-Modell dieser Produktlinie hat einen Durchmesser zwischen 317 mm und 381 mm. Der Cv-Wert reicht von 6E-02 bis 60, was zu einem Messbereich > 1:1.000 (mit Polymermembran) führt. Daher werden die BD24-Vordruckregler häufig in Produktionsprozessen verwendet, die eine stabile Druckregelung für einen hohen Durchfluss erfordern.

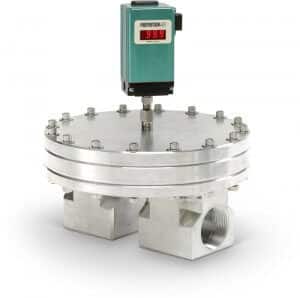

Dies ist das größte Modell der BD-Serie (beachten Sie, dass es immer noch einige Überschneidungen mit der GS-Serie von Equilibar aufweist, was auf den sehr breiten Bereich hinweist, den diese Druckregler abdecken können). Dieses Gerät hat einen Durchmesser zwischen 508 mm und einen Cv-Wert von 160 bis zu 1.5E-1. Kunden verwenden die Vordruckregler der BD32-Serie häufig in großen Produktionsanwendungen, bei denen schnelle Reaktions und großen Volumenströmen benötigt sind.
Die wichtigsten Spezifikationen der BD-Serie zusammengefasst Eine vollständige Übersicht finden Sie in der Produktbroschüre, der Installations- und Wartungsanleitung und den Zeichnungen über die Registerkarten auf der linken Seite dieser Tabelle. Kontaktieren Sie uns, wenn Sie nicht finden, wonach Sie suchen! |
||||
Verfügbare Modelle | BD(X)S-Modelle für niedrigeren Drück in SS316/316L (1.4401/1.4404) BD(X)S-Modelle für Mittel-Drück in SS316/316L (1.4401/1.4404) BD(X)A-Modelle in eloxiertem Aluminium BD(X)P-Modelle in PVC |
|||
Oft verwendet in | InIndustrielle Anwendungen und (große) Produktionsverfahren Geeignet für Prozesse mit einer Vielzahl von Prozessmedien in Gas-, Flüssigkeits- und Zweiphasenströmungen |
|||
MAWP Druckstufe PN | BD12S 3,1 bar | BD16S 4,8 bar | BD24S 3,1 bar | BD32S 1,4 bar |
BDM12S 8,3 bar | BDM16S 10,3 bar | BDM24S 5,9 bar | – | |
BD12A 5,2 bar | BD16A 3,4 bar | BD24A 2,1 bar | BD32A 1,4 bar |
|
BD12P 2,1 bar | BD16P 2,1 bar | BD24P 1,4 bar | BD32P 1,4 bar |
|
Variations-Koeffizient Cv max Kv max Turndown Verhältnis* | BD(M)12(X) 13 11,25 1:1.400 | BD(M)16(X) 28 24,22 1:1.000 | BD(M)24(X) 60 51,9 1:1.000 | BD32(X) 160 138,4 1:1.000 |
*Cv-Werte abhängig vom gewählten Membranmaterial; die angegebenen Werte sind konservativ; Kontaktieren Sie uns für weitere Informationen | ||||
MAOT (in °C) | ≤ 40°C (für PVC-Körper) ≤ 150°C für Metallgehäuse + PTFE-Membran+ Viton®-O-Ringe ≤ 200°C für Metallgehäuse + Metallmembran + Viton®-O-Ringe ≤ 300°C für Metallgehäuse + Metallmembran + Kalrez®-O-Ringe |
|||
Anschlussgrößen | BD(M)12(X) 1,5″ NPT oder BSPP | BD(M)16(X) 2″ NPT oder BSPP | BD(M)24(X) 3″ NPT oder BSPP | BD32(X) 4″ NPT oder BSPP |
Nenndurchmesser | DN40 | DN50 | DN80 | DN100 |
Optionale Anschlussgewinde | Triclamp (ASME BPE, DIN23676) ANSI-Klasse 150/300 Flansch DIN-Flansch EN 1092-1 Typ 11 Swagelok VCO/VCR® SAE-Flansch |
|||
Körper & Kappe Standardmaterialien | SS316/316L (1.4401/1.4404), eloxiertes Aluminium, PVC | |||
Körper & Kappe Optionale Materialien | Hastelloy C276 (2.4819), Titanium, Zirconium, Edelstahl 1.4571 | |||
Membran verfügbare Materialien | Legierungen: SS316/316L (1.4401/1.4404), Hastelloy C276 (2.4819) Polymere: PTFE (Glass laminated), Virgin PTFE, FKM, Polyimide, Buna-N, PEEK, EPDM |
|||
O-Ringe verfügbare Materialien | Viton® (FKM), PTFE, EPDM, Buna-N, Kalrez® (FFKM) Andere Materialien auf Anfrage |
|||
Zertifikate optional erhältlich | Materialzertifikat (Gehäuse & Kappe) 3.1.B NACE-Zertifikat Membran/O-ringe-Materialienzertifikat (FDA und/oder USP Class VI) Zertifikat der Oberflächengüte Gewindeschmiermittel-Zertifikat (FDA) Konformitätszertifikat 2.1 Montage- und Prüfzertifikat (Dichtheits- und/oder Gleichgewichtsströmungsprüfung) TSA-Zertifikat Konstruktionszertifikat (Maximal zulässiger Betriebsdruck nach ASME B31.3) CRN-Zertifikat Benannte Stelle-Erklärung „einfaches Gerät“ ATEX-Richtlinie 2014/34/EU auf Anfrage erhältlich |
|||
Produktoptionen | Kann mit Befestigungswinkel geliefert werden Sauerstoff-Reinigung |
|||
Ersatzteilkits und/oder Umbaukits optional erhältlich Ansehen: Wartung und Ersatzteile |
||||

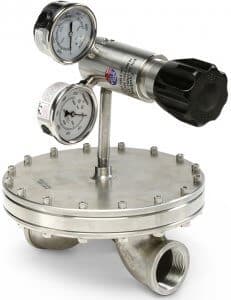

Elektronischer & Manueller Pilotsteuerung Optionen verfügbar Ansehen: So steuern Sie Ihren Vordruckregler |
