Home » Produktseite » Equilibar® Research-Serie
Die Research Series ist die größte und vielfältigste Produktlinie der Equilibar-Produktfamilie. In erster Linie für den Einsatz in F&E und experimentellen Prozessen gedacht, aber ebenso erfolgreich bei Verfahrenstechnikern für alle anderen kleineren Anwendungen.

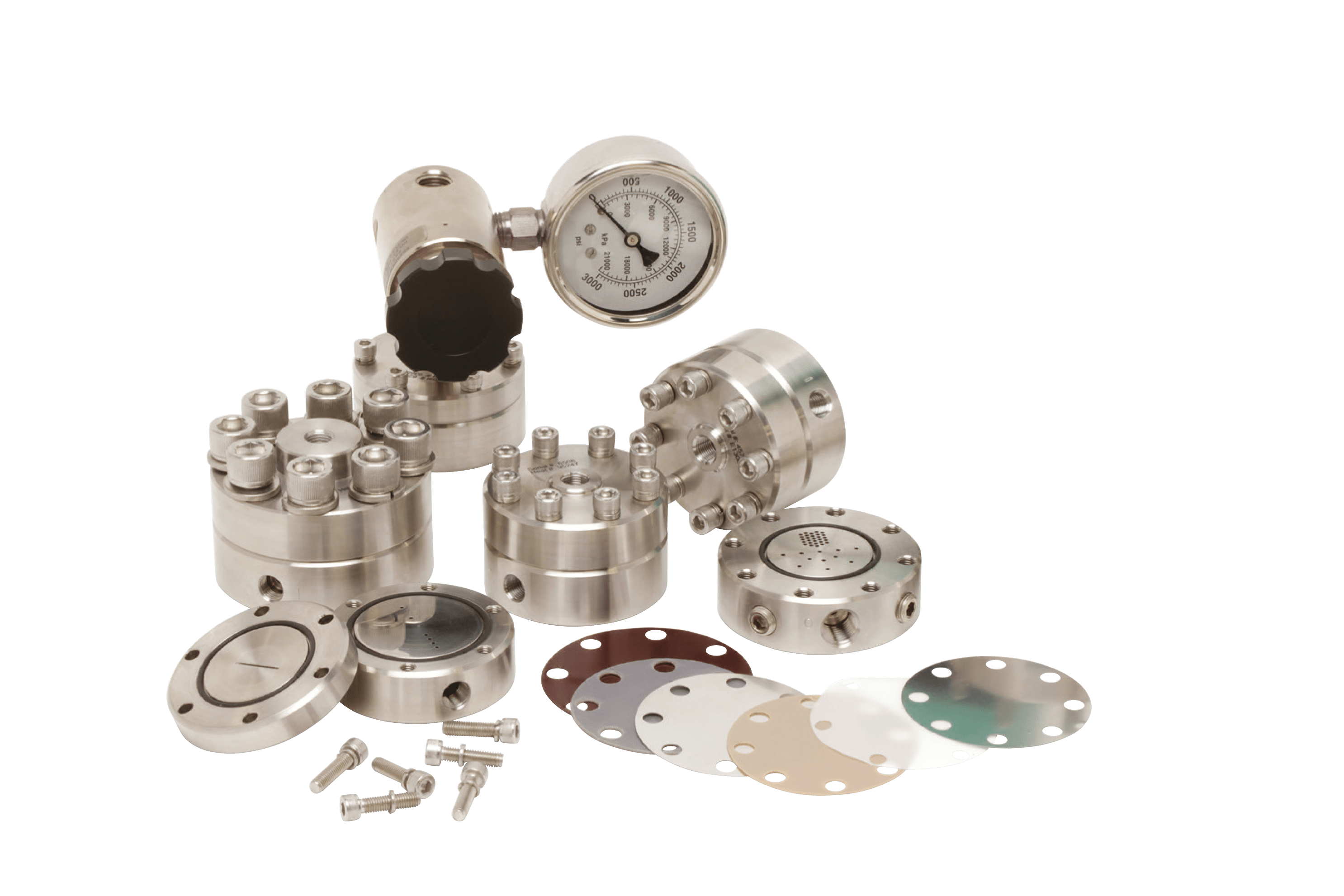

Die Research-Serie bietet sehr robuste, vielseitige und ausgereifte Druckregler, die in vielen Variationen erhältlich sind:
Zero Flow | ZF-Serie – Ultra Low Flow | ULF-Serie – Low Flow | LF-Serie – High Flow | HF-Serie – Hohe Temperatur | HT-Serie – Miniatur | LVF-Serie – Überkritisch | BR-Serie
Diese Seite stellt Ihnen die Research-Serie im Allgemeinen vor, jedoch wir haben so viele Informationen und Know-how zu diesen leistungsstarken Prozessregelungsinstrumenten, dass jede der Research-Produktlinien auch eine eigene Seite für einen noch detaillierteren und vollständigen Überblick hat.
Die Bedingungen, unter denen ein zukünftiger (experimenteller) Prozess ablaufen wird, sind zum Zeitpunkt der Ventilauswahl und des Engineerings oft unbekannt. Die optimalen Prozessbedingungen sind oft genau die Parameter, die nach dem Aufbau der Anwendung untersucht werden. Die Vordruckregler der Research-Serie sind ein leistungsstarkes Werkzeug, auch wenn die Prozessbedingungen so unsicher sind. Was macht die Vordruckregler der Equilibar Research Serie so vielseitig?

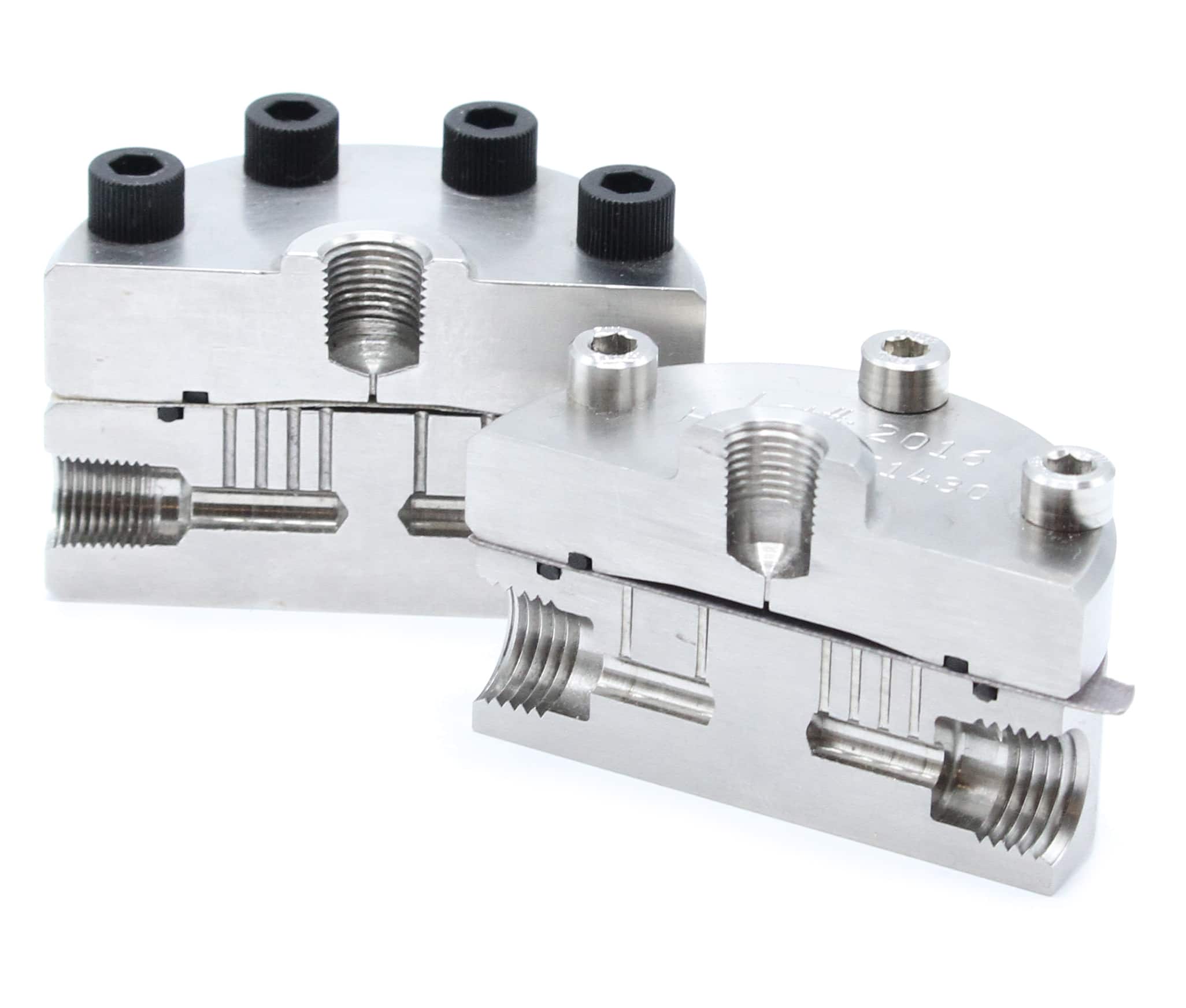

Diese Vordruckregler eignen sich für eine Vielzahl von Prozessen und Anwendungen. Aufgrund ihres einzigartigen, patentierten Designs mit mehreren Öffnungen eignen sich Equilibar-Vordruckregler besonders für Gas-, Flüssigkeits- und Mischphasenanwendungen, bei denen Präzision und Konsistenz von entscheidender Bedeutung sind. Die innovative domgesteuerte, membrandichte Technologie bietet einen extrem großen Durchflussbereich und eine überlegene Zweiphasen-Strömungsleistung. Aufgrund der großen Materialvielfalt ist auch die chemische Verträglichkeit dieser Regler hervorragend: Wir passen jede Einheit an Ihre Prozessanforderungen an.
Beispiele (ansehen auf die Anwendungsseite) die regelmäßig Modelle aus der Research Series verwenden, sind Katalysatorforschung, Reaktordruck- oder Lagerstättenkernanalyse.

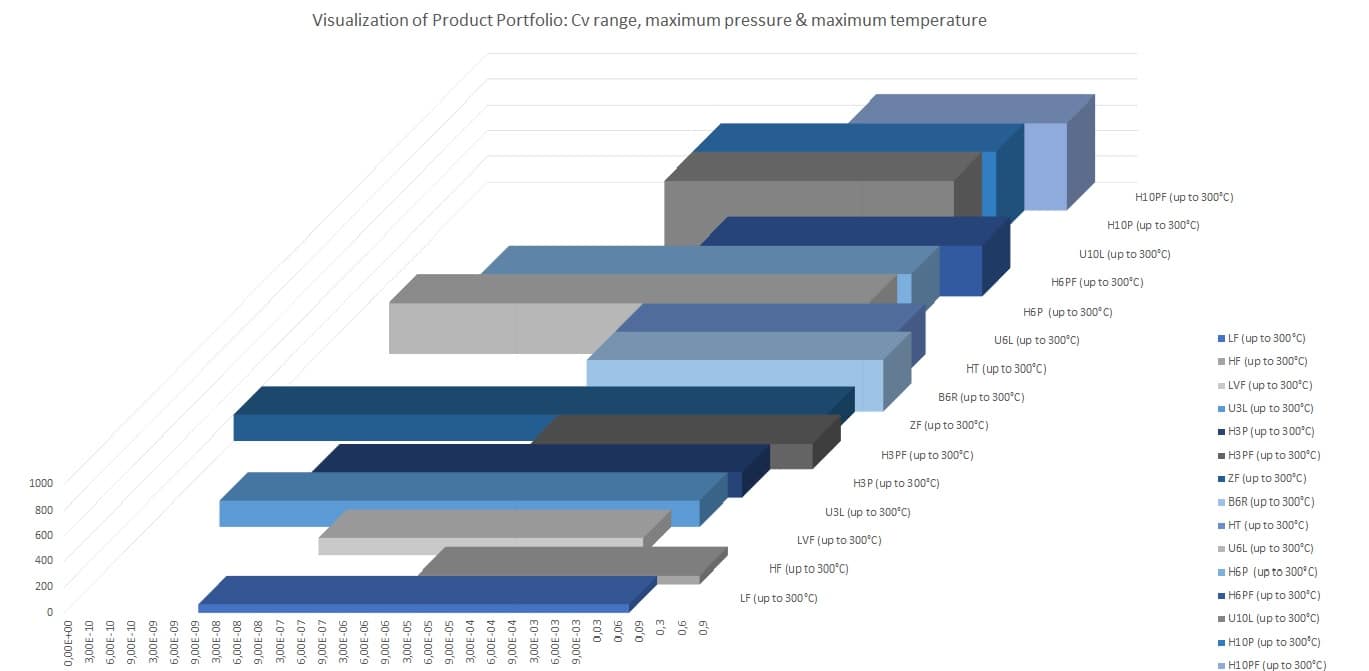

Zusammengefasste Spezifikationen der Equilibar Research Series Nur allgemeine Übersicht – Weitere Details auf den Produktlinienseiten: Zero-Flow-Serie | Ultra-Low-Flow-Serie | Low-Flow-Serie | High-Flow-Serie Auch verfügbar in der Research Series (nicht in dieser Tabelle): Hohe-Temperatur-Serie – Überkritisch | BR-Serie – Miniatur Vordruckregler | LVF-Serie Kontaktieren Sie uns, wenn Sie nicht finden, wonach Sie suchen! |
|||||
Oft verwendet in | F&E, experimentelle oder Forschungsprozesse, (Gas-)Analyseanwendungen Geeignet für Prozesse mit einer Vielzahl von Prozessmedien in Gas-, Flüssigkeits- und Zweiphasenströmungen |
||||
Verfügbare Modelle | ≤ 68 bar | ≤ 200 bar | ≤ 400 bar | ≤ 680 bar | ≤ 1375 bar |
Zero-Flow-Regler CV 0…0,015 & Turndown-Verhältnis: | ZF0/1 | (Z6F1*) | |||
1 : ∞ | 1 : ∞ | ||||
Ultra-Low-Flow CV 1E-09…0,01 & Turndown-Verhältnis: | U3L0 | U6L0 | |||
1:10.000.000 | 1:10.000.000 | ||||
Ultra-Low-Flow CV 1E-09…0,05 & Turndown-Verhältnis: | U3L1/2 | U6L1/2 | |||
1:50.000.000 | 1:50.000.000 | ||||
Ultra-Low-Flow CV 1E-06…0,01 & Turndown-Verhältnis: | U10L0 | (U20L*) | |||
1:10.000 | |||||
Ultra-Low-Flow CV 1E-06…0,05 & Turndown-Verhältnis: | U10L1 | ||||
1:50.000 | |||||
Low-Flow CV 1E-08…0,01 & Turndown-Verhältnis: | LF0 | H3P0 | H6P0 | ||
1:1.000.000 | 1:1.000.000 | 1:1.000.000 | |||
Low-Flow CV 1E-08…0,07 & Turndown-Verhältnis: | LF1/2 | H3P1/2 | H6P1/2 | ||
1:7.000.000 | 1:7.000.000 | 1:7.000.000 | |||
Low-Flow CV 1E-06…0,07 & Turndown-Verhältnis: | H10P1(2*) | ||||
1:70.000 | |||||
High-Flow Cv 1E-05…0,41 & Turndown-Verhältnis: | HF1/2 | ||||
1:41.000 | |||||
Cv 1E-05…0,35 & Turndown-Verhältnis: | H3PF(1*)2 | H6PF(1*)2 | (H10PF1/2*) | ||
1:35.000 | 1:35.000 | ||||
(*) Dies sind kundenspezifische Modelle – kontaktieren Sie PCS für Spezifikationen und weitere Informationen | |||||
MAOT (in °C) | ≤ 40°C für polymer Körper ≤ 150°C für Metallgehäuse + PTFE-Membran+ Viton®-O-Ringe ≤ 200°C für Metallgehäuse + Metallmembran + Viton®-O-Ringe ≤ 300°C für Metallgehäuse + Metallmembran + Kalrez®-O-Ringe ≤ 450°C – Hohe-Temperatur-Modelle, sehe: Hohe-Temperatur-Serie |
||||
Anschlussgrößen | ZF0, U3L0, U6L0, U10L0, LF0, H3P0, H6P0 | 1/16″ NPT oder BSPP | |||
ZF1, U3L1, U6L1, U10L1, LF1, H3P1, H6P1, H10P1, HF1, H3PF1, H6PF1 | 1/8″ NPT oder BSPP | ||||
U3L2, U6L2, LF2, H3P2, H6P2, HF2, H3PF2, H6PF2 | 1/4″ NPT oder BSPP | ||||
Optionale Anschlussgewinde | Hüfte Swagelok VCO/VCR® Rohrstutzen HPLC Autoklav Speed-Bite |
||||
Körper & Kappe Standardmaterialien | Edelstahl SS316/316L | ||||
Körper & Kappe Optionale Materialien | Legierungen: Hastelloy C276 Monel Titan Zirkonium | Polymere: SPÄHEN PTFE PVDF PVC |
|||
Membran* verfügbare Materialien (Andere Materialien auf Anfrage) | Legierungen: Edelstahl 316/316L Hastelloy C276 | Polymere: PTFE (Glaslaminat) Buna-N (Nitril) EPDM FKM SPÄHEN PTFE (rein) Polyimid |
|||
*Die Membrandicke wird von unseren Ingenieuren basierend auf Ihren Prozessparametern ausgewählt | |||||
O-Ringe verfügbare Materialien (Andere Materialien auf Anfrage) | Legierungen: Kalrez® (FFKM) | Polymere: Viton® (FKM) PTFE EPDM Buna-N |
|||
Zertifikate (optional erhältlich) | Materialzertifikat (Gehäuse & Kappe) 3.1.B NACE-Zertifikat Membran/O-ringe-Materialienzertifikat (FDA und/oder USP Class VI) Zertifikat der Oberflächengüte Gewindeschmiermittel-Zertifikat (FDA) Konformitätszertifikat 2.1 Montage- und Prüfzertifikat (Dichtheits- und/oder Gleichgewichtsströmungsprüfung) TSA-Zertifikat Konstruktionszertifikat (Maximal zulässiger Betriebsdruck nach ASME B31.3) CRN-Zertifikat Benannte Stelle-Erklärung „einfaches Gerät“ ATEX-Richtlinie 2014/34/EU auf Anfrage erhältlich |
||||
Produktoptionen | Kann mit Befestigungswinkel geliefert werden Sauerstoff-Reinigung |
||||
Ersatzteilkits und/oder Umbaukits optional erhältlich Ansehen: Wartung und Ersatzteile |
|||||

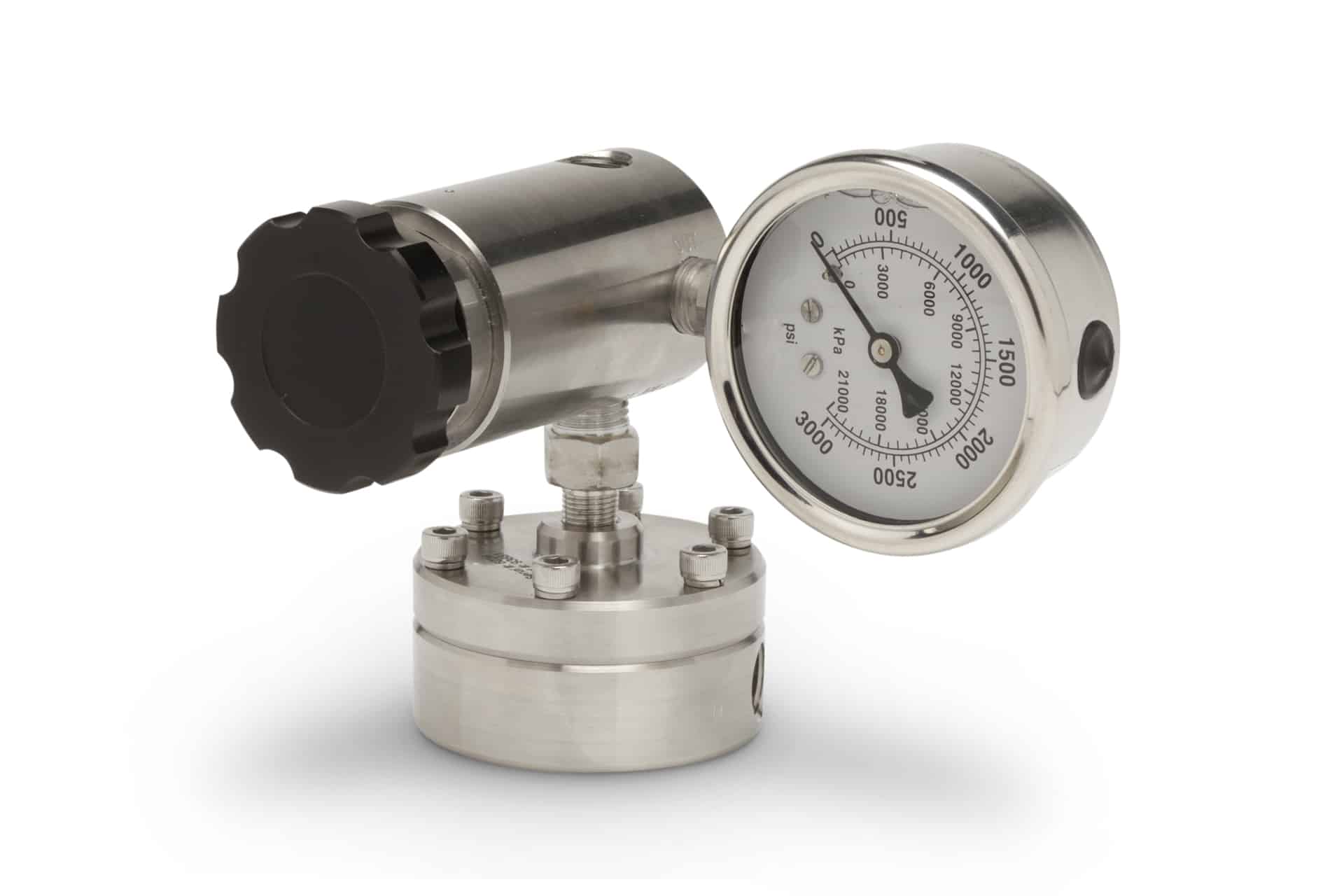

Elektronischer & Manueller Pilotsteuerung Optionen verfügbar Ansehen: So steuern Sie Ihren Vordruckregler |
