Ultra Low Flow: Vordruckregler für extrem kleine Durchflüsse
Diese Modelle ergänzen die oft eingesetzte Low-Flow-Serie. Sie benötigen jedoch etwas mehr Durchfluss als Null, wofür die Zero-Flow-Serie besser geeignet wäre. Die Ultra Low Flow Serie eignet sich zur Prozesssteuerung in Situationen mit extrem geringen Durchflüssen. Ultra Low Flow (ULF) Druckregler können in Prozessen mit Drücken von bis zu 690 bar (10.000 PSI) eingesetzt werden!

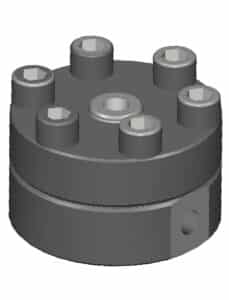

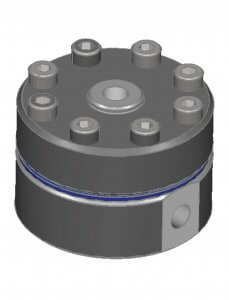

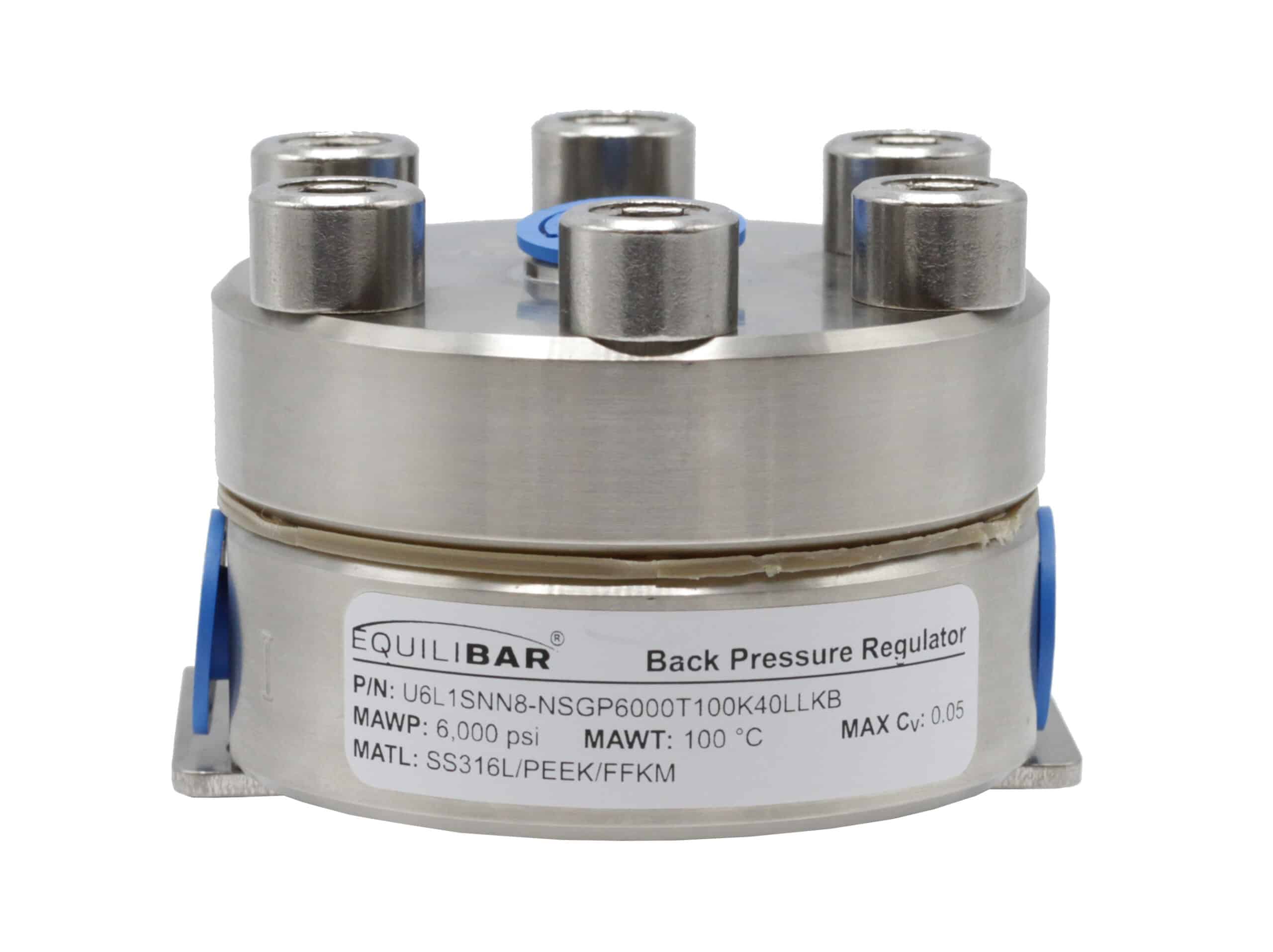

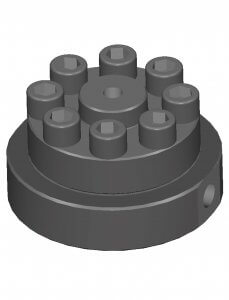

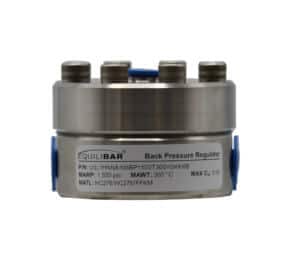

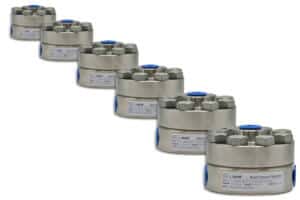

Die ULF-Serie bietet 3 verschiedene Geräte mit eigenen Druckstufen für eine optimale Konfiguration: U3L-Geräte bis zu 206 bar Überdruck (3000 PSI), U6L-Geräte bis zu 412 barg (6000 PSI) und U10L-Geräte bis zu 690 barg (10.000 PSI).
Gegendruckregler mit extrem niedrigem Durchfluss

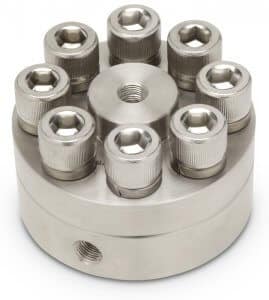

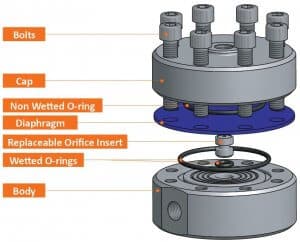

Dieser Ultra Low Flow Vordruckregler besteht aus Edelstahl und hat einen leicht konisch geformten Einsatz um die Düse. Die Membran dichtet direkt an der konisch geformten Düse ab. Durch die pneumatischer Steuerung der Regler erreicht man die extrem niedrige Durchflussleistung.
Ultra-Low-Flow-Vordruckregler
Die Equilibar ® Die Serie ULF (Ultra Low Flow) kann eine stabile Druckregelung in Anwendungen mit einem extrem niedrigen Durchfluss von Prozessmedien erreichen. Darüber hinaus sind die Geräte bei Drücken von Unterdruck bis 690 bar (10.000 PSI) einsetzbar. Die ULF-Serie ist im Equilibar-Produktportfolio zwischen den Low-Flow-Serie (auch Standard-Serie mit mehreren Öffnungen genannt) und dem Zero-Flow-Serie.

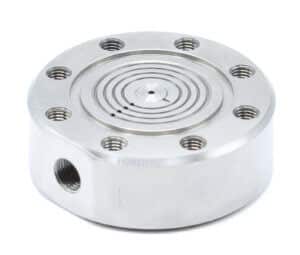

Diese ULF-Regelventile basieren auf dem Multi-Orifice-Design (dem design mit mehreren Öffnungen) von Equilibar. Es hat 4 Einlassöffnungen, genau wie alle anderen Vordruckregler der Research-Serie Der Unterschied zwischen dem ULF-Regler und dem Standard-Low-Flow-Serie ist, dass die ULF-Geräte nur eine einzige Austrittsöffnung haben. Die einzelne Auslassöffnung reduziert den Cv-Wert und erreicht so eine hervorragende Ultra-Low-Flow-Leistung. Die Membran verformt sich leicht über der Öffnung, was zu einem geringen Durchfluss führt. Die richtige Einstellung der Membran optimiert die Dichtleistung und die Leistung bei geringem Durchfluss.
Umbau von ULF-Einheiten zu ZF-Einheiten
Wenn Sie in Ihrer Anwendung Druckregelung Zero-Flow, möchten Sie vielleicht die ZF-Baureihe. Das Besondere an den ULF-Modellen ist, dass der Anwender wählen kann, Umbau des ULF-Reglers in einen ZF-Regler mit nur 2 Ersatzteilen, wenn Ihre Anwendung oder Ihre Versuche es erfordern. Der Wiederaufbau dauert nur wenige Minuten und es ist kein einstellung erforderlich (siehe Videos!).
Equilibar® Ultra Low Flow-Serie | Großer Druckbereich für sehr kleine Durchflüsse
Hauptspezifikationen der Ultra Low Flow-Serie zusammengefasst
Eine vollständige Übersicht finden Sie in der Produktbroschüre, der Installations- und Wartungsanleitung und den Zeichnungen über Reiter links von dieser Tabelle.
Forschungsanwendungen wie Porendruckübertragung, Katalyse mit sehr geringem Durchfluss, Fischer-Tropsch-Synthese und Reaktordruckregelung im Forschungsmaßstab
