Die Equilibar® Die High Flow-Serie ist ein sehr kompakter Druckregler, ähnlich dem Low Flow Vordruckregler mit mehreren Öffnungen. Diese High Flow-Einheiten haben eine recht kleine Stellfläche, können jedoch einen Cv-Wert von bis zu 0,41 verarbeiten. Wie alle Equilibar Dom-Vordruckregler, übertrifft das Stellverhältnis jedes andere herkömmliche Ventil. Der minimale Cv-Wert der High Flow-Regler bei der Steuerung mit offenem Regelkreis beträgt 1·E-05. Dies bedeutet, dass dieses Instrument seinen Vordruck mit einem sehr großen Regelverhältnis regeln kann, selbst wenn der Durchfluss über einen weiten Bereich variiert.

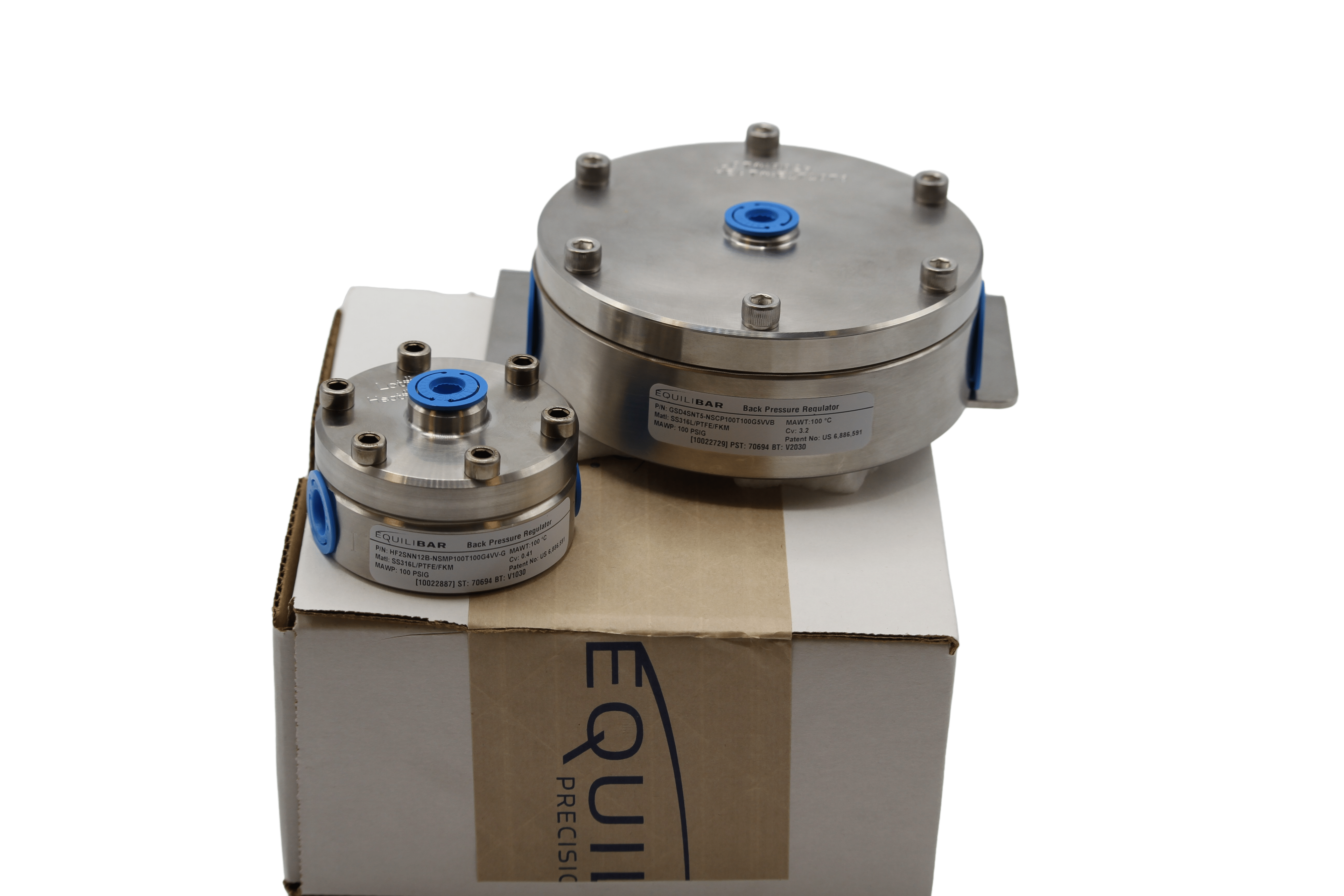

High Flow Serie – erhältlich in 3 verschiedenen Druckstufen

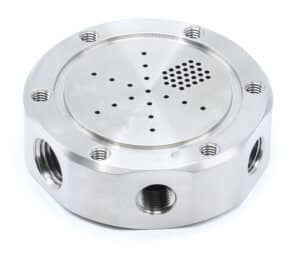

• Der Standard HF-Geräte gehen Sie bis zu 69 bar Überdruck (1.000 PSI). Mit 28 Einlassöffnungen und 11 (größeren) Auslassöffnungen kann die HF-Einheit mehr Durchfluss verarbeiten als jede andere Produktlinie innerhalb der Equilibar Research-Serie. Zusammen bieten diese Düsen eine Durchflusskapazität bis zu einem maximalen Cv von 0,41 mit einem Turn-Down-Verhältnis von immer noch 1:100.000 (manchmal sogar mehr!). Die Leistung des HF-Geräts ist jedoch ebenso hervorragend, wenn es am unteren Ende seiner Kapazität verwendet wird.
  Wenn Sie das Gerät beispielsweise mit seinem maximalen Druck verwenden, kann es bis zu 1.250 ln/min Luft oder 330 ln/Stunde Wasser verdauen ohne Überschreitung ein Druckabfall von 1 bar. Bei Anwendung im offenen Kreislauf sinkt die Durchflusskapazität auf 30 mln/min Luft oder 8 mln/h Wasser.

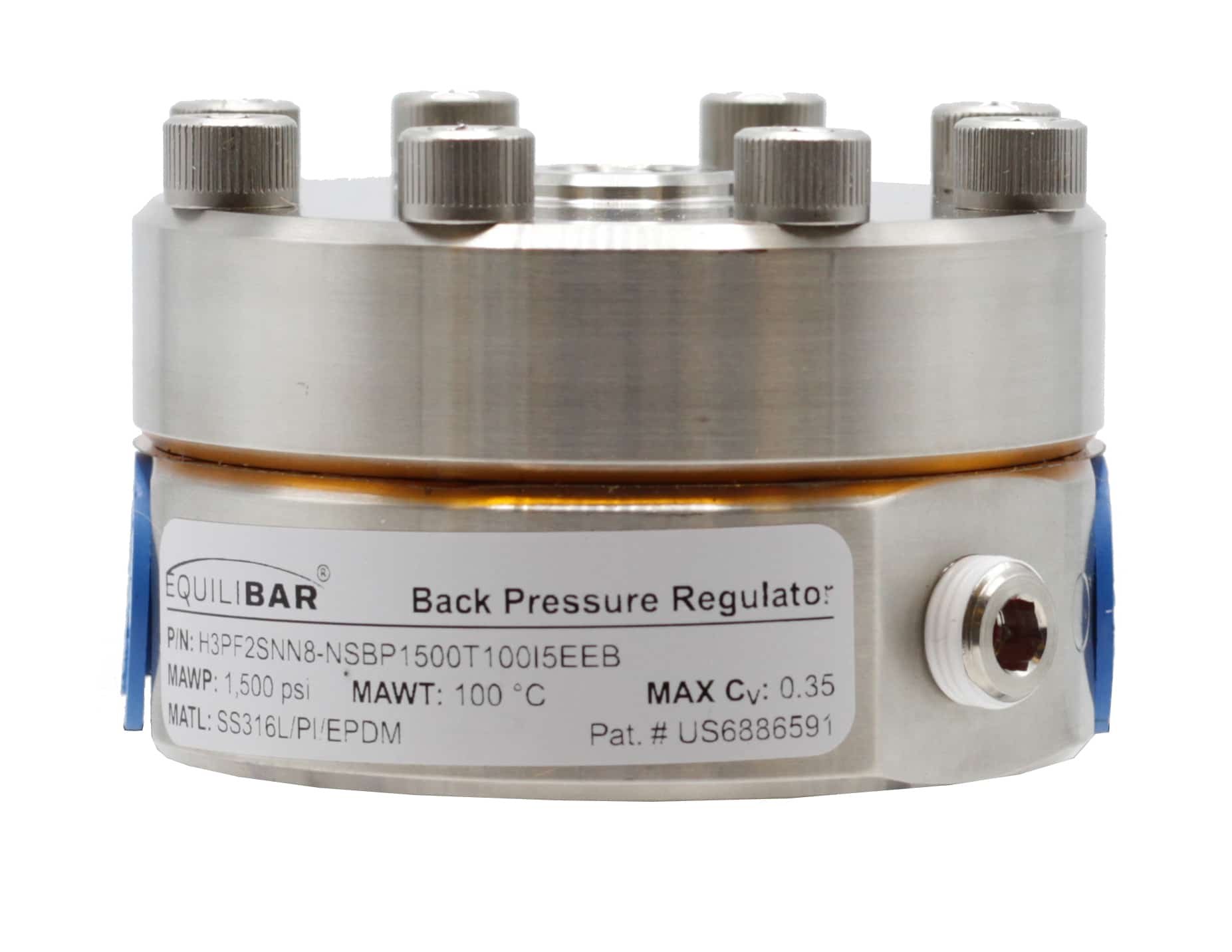

• Die Variante „Mitteldruck“ ist die H3PF2-Einheit, die bis zu 206 bar Überdruck (3.000 PSI) reicht. Diese H3PF-Vordruckregler verfügen außerdem über 28 Einlassöffnungen und 11 Auslassöffnungen; der Körper ist dicker als die HF-Einheit, was zu einer höheren Druckstufe führt. Mit seiner maximalen Leistung bis zu einem Cv von 0,6 kann dieses Gerät bei konstantem Druck fast 1.000 ln/min aus dem Prozess abgeben. Sein Turndown-Verhältnis von 1:100.000 gewährleistet eine solch stabile Druckregelung, selbst wenn der Durchfluss auf wenige mln/min absinkt.
• Die H6PF3 sind die „Hochdruck“-Geräte der High Flow Serie. Der Hauptunterschied zu den beiden vorherigen Typen dieser Produktlinie ist der maximal zulässige Arbeitsdruck (MAWP) dieses Geräts. Dieses Gerät ist bis 412 bar (6000 PSI) erhältlich. Das Düsenmuster ist das gleiche wie bei den anderen Reglern der High Flow-Serie, aber genau wie das H3PF-Gerät hat es eine etwas größere Grundfläche. Bei einem Cv-Wert von 0,35, einem Durchmesser von nur 70 mm und einer Höhe von 42 mm ist dieses Stellventil dennoch bemerkenswert kompakt! Dieses Gerät regelt den Vordruck von 1…1000 m3n/h Luft oder 4 m3/h Wasser bei einem Druck von 400 bar. Der Druckbereich hat ein Turn-Down-Verhältnis von ungefähr 1:50.

High Flow Serie für stabile Druckregelung auch unter anspruchsvollen Prozessbedingungen

Ohne Zweifel sind die Geräte der Equilibar High Flow Serie sehr vielseitig. Darüber hinaus sind die Geräte in der Lage, Zweiphasenströmungen und überkritische Medien sowie sogar partikelhaltige Medien zu handhaben. Obwohl es immer besser ist, vor jedem Regelventil einen Filter zu verwenden, ist in Fällen, in denen es nicht möglich ist, Partikel aus den Prozessmedien fernzuhalten (z diese Vordruckregler. Partikel im Prozess können je nach Größe und Menge sowie dem Grad der Abrasivität ein komplizierter Parameter sein, mit dem gearbeitet werden muss. Wie in unserem erklärt Unsere Kompetenzen Sektion ist PCS auf die präzise Prozesskontrolle für solch komplexe Prozessbedingungen spezialisiert! Bitte kontaktieren Sie uns wenn Sie in Ihrer Anwendung eine solche Herausforderung haben, können wir gemeinsam die optimale Lösung für Ihren Prozess suchen.

Anwendungen und Versuche mit der High Flow-Serie

Häufige Anwendungen, bei denen die HF-Serie eingesetzt wird, sind Brennstoffzellen-Testgeräte, Hochdruckpumpentests und Katalyseforschung im Pilotanlagenmaßstab. Die Geräte der HF-Serie werden relativ häufig geliefert, daher haben wir sie regelmäßig auf Lager. Wenn Sie Interesse an einem Test oder einer Leistungsbewertung von HF-Geräten haben, können wir eventuell eine Probelieferung ab Lager organisieren. Informieren Sie sich über die Möglichkeiten für a Produkttest.
