Hohe Temperaturen in Ihrem Prozess können ein schwieriges Problem sein. Herkömmliche Regelventile bringen oft Temperaturgrenzen mit sich, die in einigen fortgeschritteneren oder anspruchsvolleren (Forschungs-)Anwendungen einfach nicht akzeptabel sind. Mit Equilibar-Vordruckreglern hilft Ihnen PCS, dieses Problem zu überwinden.

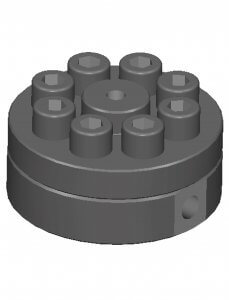

Andere Equilibar-Vordruckregler können so konfiguriert werden, dass sie Temperaturen bis zu 450°C standhalten (siehe Alle Produkte), was im Vergleich zu anderen Prozesssteuerungsprodukten auf dem Markt bereits recht hoch ist. Aber mit der Hochtemperatur-Serie mit Graphit-O-Ringen und Grafoil®-Membranen sind sogar Temperaturen bis 650 °C möglich!
Die „Standard“-Hochtemperaturmodelle – die im Vergleich zu herkömmlichen Produkten alles andere als Standard sind – haben immer noch einen Messbereich von 1:7.000 oder 1:35.000 (siehe Technische Daten links) und das ist deutlich mehr als das, was Benutzer normalerweise mit anderen bekommen Produkte.
Vordruckregler der Hochtemperatur-Serie werden häufig in Anwendungen eingesetzt, bei denen verhindert werden muss, dass die aus einem Reaktor kommenden Medien kondensieren, um in die flüssige Phase zurückzukehren. Das Design mit mehreren Öffnungen kommt gut mit Zweiphasenströmung zurecht, was dazu beiträgt, die Zusammensetzung des Abgases vor der Reaktion zu schützen.

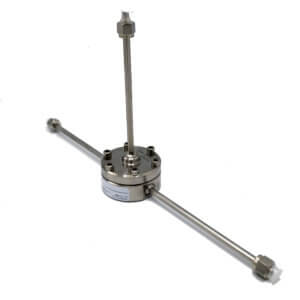

Die Verwendung von Graphit-O-Ringen erfordert ein größeres Drehmoment, um eine gute Abdichtung zu erzielen. Daher reduzieren wir dieses Problem in der ULHT (Ultra High Temperature) Serie. Wir halten das Diaphragma an Ort und Stelle. Darüber hinaus verwenden wir im Gerät silberbeschichtete Inconel-O-Ringe, um eine Abdichtung zur Umgebung zu schaffen. Besonders relevant ist unser Blog zu diesem Thema, siehe den Reiter Anwendungen links auf dieser Seite.
Hauptspezifikationen der Hochtemperaturserie zusammengefasst Eine vollständige Übersicht finden Sie in der Produktbroschüre, der Installations- und Wartungsanleitung und den Zeichnungen über die Registerkarten auf der linken Seite dieser Tabelle. Kontaktieren Sie uns, wenn Sie nicht finden, wonach Sie suchen! |
||||
Oft verwendet in | Prozesse, die mit Hochtemperaturprozessmedien arbeiten Funktioniert gut mit Gas, Flüssigkeiten und Mischphasenmedien |
|||
Verfügbare Modelle* | HT1 & HT2 | HTF1 & HTF2 | ||
* Individualisierung möglich – siehe zum Beispiel unsere Blog über Hochtemperatur-Gegendruckregelung | ||||
Maximaler Betriebsdruck | Alle oben genannten HT- und HTF-Einheiten haben eine Nennleistung von 345 bar | 5.000 PSI | |||
*Anpassung möglich | ||||
Variations-Koeffizient (min-max-Cv)* & Turn-Down-Verhältnis | HT1 & HT2 1E-05…0,07 1:7.000 | HTF1 & HTF2 1E-05…0,35 1:35.000 |
||
Totvolumen | HT1 2,62 ml 0,160 Zoll3 | HT2 3,70 ml 0,226 Zoll3 | HTF1 8,93 ml 0,545 Zoll3 | HTF2 8,93 ml 0,545 Zoll3 |
MAOT in °C | ≤ 450°C für Metallgehäuse + Metallmembran + Grafoil-Dichtungen | |||
Anschlussgrößen | HT1 1/8″ NPT oder BSPP | HT2 1/4″ NPT oder BSPP | HTF1 1/8″ NPT oder BSPP | HTF2 1/4″ NPT oder BSPP |
Optionale Anschlussgewinde | HiP, Swagelok VCO/VCR®, Tube Stub, HPLC, Autoklav Speed-Bite Kundenspezifische Optionen auf Anfrage erhältlich |
|||
Körper- und Kappenmaterial Standard | Edelstahl 316/316L (1.4401/1.4404) | |||
Materialoptionen für Gehäuse und Kappe | Hastelloy C276, Titan, Zirkonium PTFE, PVDF, PEEK, PVC, Monel |
|||
Membranmaterialien | Grafoil *Die Membrandicke wird von unseren Ingenieuren basierend auf Ihren Prozessparametern ausgewählt |
|||
O-Ring-Materialien | Viton® (FKM), Kalrez® (FFKM), PTFE, EPDM, Buna‐N | |||
Optionen | Lieferbar inklusive Montagehalterungen Sauerstoff-Reinigung |
|||
Ersatzteilkits und/oder Umbaukits optional erhältlich Ansehen: Wartung und Ersatzteile |
||||
Elektronischer & Manueller Pilotsteuerung Optionen verfügbar Ansehen: So steuern Sie Ihren Vordruckregler |
